Block Diagram of Computer | ब्लॉक डायग्राम ऑफ़ कंप्यूटर

Block Diagram of Computer System in Hindi Language- कंप्यूटर सिस्टम का ब्लॉक आरेख :: कंप्यूटर सिस्टम में मुख्य रूप से तीन प्रकार होते हैं जो हैं केंद्रीय प्रोसेसिंग यूनिट (CPU), इनपुट डिवाइस और आउटपुट डिवाइसेज़ ।

सेंट्रल प्रोसेसिंग यूनिट (CPU) में फिर से ALU (अरिथमेटिक लॉजिक यूनिट) और CU (कंट्रोल यूनिट) हैं

निर्देश का सेट कंप्यूटर को कच्चे डेटा के रूप में प्रस्तुत किया जाता है जो इनपुट डिवाइस जैसे कीबोर्ड या माउस द्वारा दर्ज किया जाता है।

बाद में अनुदेश के इस सेट को सीपीयू की मदद से संसाधित किया जाता है, और कंप्यूटर सिस्टम आउटपुट डिवाइसों की मदद से मुख्य रूप से प्रिंटर और मॉनिटर के उत्पादन का उत्पादन करता है।

अस्थायी रूप प्राथमिक और माध्यमिक भंडारण उपकरणों की मदद से कंप्यूटर मेमोरी में बड़ी मात्रा में डेटा संग्रहीत किया जाता है। इसे भंडारण उपकरणों के रूप में भी कहा जाता है

सीपीयू कंप्यूटर का दिल है |

CPU द्वारा आवश्यक कार्रवाई के बिना उपयोगकर्ता वांछित आउटपुट प्राप्त नहीं कर सकता।

केंद्रीय प्रसंस्करण इकाई [CPU] सभी निर्देशों को संसाधित करने के लिए जिम्मेदार है जो कंप्यूटर सिस्टम या पीसी को दिया जाता है।

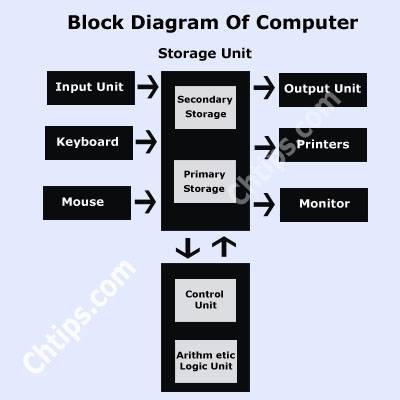

कंप्यूटर और इसकी घटक के नीचे ब्लॉक आरेख का उल्लेख बेहतर समझने के लिए किया गया है

The Basic components & parts of computer system are given below :: कंप्यूटर सिस्टम के मूल घटकों और भागों नीचे दिए गए हैं:

• Input Devices – इनपुट डिवाइस
• OutPut Device -आउटपुट डिवाइस
• CPU (Central Processing Unit) – सीपीयू (सेंट्रल प्रोसेसिंग यूनिट)
• Storage Unit – भंडारण इकाई
• ALU (Arithmetic Logic Unit) – एएलयू (अंकगणितीय तर्क इकाई)
• Control Unit- नियंत्रण विभाग

यह भी पढ़े ::

• कंप्यूटर वायरस और उनके प्रकार
• कंप्यूटर सॉफ्टवेयर और हार्डवेयर क्या है ?
• कंप्यूटर क्या हैं ? परिचय और प्रकार
• सीपीयु क्या हैं ?

कंप्यूटर सिस्टम के इनपुट डिवाइस

Input Devices -इनपुट डिवाइस ::

इनपुट डिवाइस (कीबोर्ड, माउस, स्कैनर्स आदि) की सहायता से कंप्यूटर सिस्टम या पीसी को निर्देश या सूचना प्रदान किया गया जाता है।

कम्प्यूटर सिस्टम को प्रस्तुत निर्देश या डेटा को द्विआधारी रूप में परिवर्तित किया जाता है, तो इसे आगे की प्रक्रिया के लिए कंप्यूटर सिस्टम पर आपूर्ति की जाती है।

इनपुट यूनिट को बाहर के डेटा को सिस्टम में स्थानांतरित करना और बाद में इस डेटा पर संसाधित किया जाता है और सिस्टम आउटपुट इकाई जैसे प्रिंटर, मॉनिटर आदि के माध्यम से निर्देश तैयार करता है।

इनपुट डिवाइस प्राथमिक भंडारण [Primary Storage] उपकरणों में बाहर का डेटा दर्ज करते हैं। इनपुट डिवाइस बाहरी दुनिया और हमारे कंप्यूटर सिस्टम के साथ संचार के साधन हैं।

इनपुट डिवाइस कीबोर्ड और माउस बाहर का डेटा या अनुदेश स्वीकार या प्राप्त करता है यह आगे की प्रक्रिया के लिए डेटा या अनुदेश या सूचना को मशीन रीडबल फॉर्म में परिवर्तित कर देता है।

बाद में यह अतिरिक्त रूप से हैंडलिंग के लिए पीसी के लिए सरल जानकारी प्रदान करता है वे दुनिया के बाहर और हमारे अपने कंप्यूटर सिस्टम के बीच संबंध की तरह कार्य करते हैं कीबोर्ड और माउस इनपुट डिवाइस के प्रमुख उदाहरण हैं।

जब प्रक्रिया समाप्त हो जाती है तो हम आउटपुट डिवाइस जैसे प्रिंटर और मॉनिटर का उपयोग करते हुए परिणाम प्राप्त करते हैं।

यह भी पढ़े ::

• कंप्यूटर फंडामेंटल्स
• 10 कंप्यूटर के फायदे और नुकसान
• कंप्यूटर की विशेषताएं
• कंप्यूटर का वर्गीकरण

कंप्यूटर सिस्टम के आउटपुट डिवाइस

OutPut Device – आउटपुट डिवाइस ::

कंप्यूटर के आउटपुट डिवाइस उत्पादन या उपकरण या गैजेट जैसे प्रिंटर, मॉनिटर आदि की सहायता से परिणाम उत्पन्न करते हैं।

मुख्यतः इन निर्देशों या कंप्यूटर सिस्टम को प्रदान किए गए डेटा बाइनरी कोड में होते है ताकि वांछित आउटपुट उत्पादन या जनरेट करने के लिए सिस्टम को इस डेटा को मानव-पठनीय रूप दे सके, ऐसा करने के लिए उसे पहले प्रसंस्करण या हैंडलिंग के लिए कंप्यूटर सिस्टम को डेटा या निर्देश पेश करना होता हैं ।

आउटपुट डिवाइसों की सहायता के साथ, सिस्टम जुड़ा हुआ है या बाहरी दुनिया से जुड़ा हुआ है

उदाहरण के लिए, इनपुट उपकरण की सहायता से ग्राफिक्स, चित्र या पाठ जैसे डेटा या कंप्यूटर इनपुट सिस्टम की सहायता से डाला जाता है क्योंकि इनपुट डिवाइस से प्राप्त डेटा द्विआधारी कोड में है, इसलिए डेटा को मुख्य रूप से मानव में रूपांतरित किया जाना चाहिए पढ़ने योग्य प्रपत्र के बाद उपयोगकर्ता को आवश्यक या वांछित डेटा या सूचना मिलती है।

आउटपुट डिवाइस के प्रमुख उदाहरण प्रिंटर, मॉनिटर, प्रोजेक्टर आदि हैं

आउटपुट डिवाइस बाइनरी कोड में सभी डेटा या निर्देश प्राप्त करता है। आउटपुट डिवाइस बेहतर समझ और बेहतर कार्यक्षमता के लिए मानव पठनीय या सुगम रूप में बाइनरी कोड को परिवर्तित करते हैं।

वे परिवर्तित परिणाम उपयोगकर्ता को उत्पन्न करते हैं। जो उचित और सटीक समझ के लिए मनुष्यों द्वारा प्रभावी रूप से समझ में आता है।

वे बाहरी दुनिया और कंप्यूटर प्रणाली या हमारे अपने पीसी फ्रेमवर्क के बीच संबंध या लिंक के रूप में कार्य करते हैं।

प्रिंटर, मॉनिटर और प्रोजेक्टर आउटपुट डिवाइस के प्रमुख उदाहरण हैं।

Central Processing Unit (CPU) of Computer System – कंप्यूटर सिस्टम के सेंट्रल प्रोसेसिंग यूनिट (CPU)

सेंट्रल प्रोसेसिंग यूनिट को कंप्यूटर के मस्तिष्क या दिल के रूप में भी कहा जाता है।

सीपीयू कुछ भी नहीं है, बल्कि एक इलेक्ट्रॉनिक हार्डवेयर उपकरण है जो सभी कार्यों को पूरा करता है या जैसे कि अंकगणित और तर्क संचालन नीचे हम अंकगणित और तार्किक संचालन पर संक्षेप में चर्चा करते हैं .

दूसरे शब्द में सीपीयू को “प्रोसेसर” भी कहा जाता है।

कीबोर्ड जैसे इनपुट उपकरणों के माध्यम से दिए गए हर निर्देश को प्रसंस्करण के लिए आगे किया जाता है और हम उपभोक्ता को हमारे वांछित परिणाम प्राप्त कर सकते हैं जैसे कि प्रिंटर और मॉनिटर सीपीयू कंप्यूटर सिस्टम की अन्य इकाइयों के सभी कार्यों को नियंत्रित करने के लिए भी ज़िम्मेदार है।

जब हम सीपीयू के बारे बात करते हैं या चर्चा करते हैं तो हम गति के बारे में बात करते हैं, इन दिनों बड़े सॉफ़्टवेयर की वजह से सबसे ज़्यादा मायने रखता है जिसके लिए फास्ट प्रोसेसर की आवश्यकता होती है

सीपीयू के विभिन्न घटक अंकगणितीय तार्किक इकाई और नियंत्रण इकाई है

Control Unit – नियंत्रण विभाग

कंप्यूटर इकाई में नियंत्रण इकाई सभी गतिविधियों का समन्वय करता है यह कम्प्यूटर की मुख्य मेमोरी से सूचना या निर्देश प्राप्त करता है। यह तर्क इकाई, मेमोरी के साथ-साथ इनपुट और आउटपुट डिवाइस को बताता है कि कैसे उचित क्रम में प्रोग्राम या निर्देश को संभालना है।

जब नियंत्रण इकाई किसी भी सूचना के सेट को प्राप्त करती है या निर्देश यह संकेतों को नियंत्रित करने के लिए उन्हें परिवर्तित करता है तो यह संकेत आगे प्रोसेसिंग के लिए केंद्रीय प्रोसेसर को भेजे जाते हैं और अंत में, यह समझता है कि कौन सी ऑपरेशन निष्पादित, ठीक है या और किस क्रम में है।

• Arithmetic and Logic Unit – अंकगणितीय और तार्किक इकाई
• Arithmetic Unit (AU) – अंकगणित इकाई (एयू)
• Logic Unit (LU) – लॉजिक यूनिट (एलयू)

अब कुछ प्रोसेसर जिनके पास एक से अधिक AU [अरिथमेटिक यूनिट] है।

एएलयू अंकगणित और तार्किक संचालन करता है। जब निर्देश या कार्यक्रम का एक सेट बाहर पहुंचाया जाता है।

नियंत्रण इकाई को आम तौर पर निष्पादित करने के लिए किस प्रकार के ऑपरेशन को क्रियान्वित किया जाता है।

अरिथमेटिक ऑपरेशन (जोड़, घटाव, विभाजन, गुणन) का समावेश होता है और तार्किक इकाई इस तरह के (और, या, समान, कम से अधिक) ऑपरेशन करती है, और बाद में नियंत्रण को ALU में बदल दिया जाता है और परिणामस्वरूप एल्यू में उत्पन्न परिणाम जो बाद में संग्रहीत होता है या क्षणिक स्मृति [MEMORY] में दूर जाता है

यह भी पढ़े ::

• कंप्यूटर मदरबोर्ड क्या हैं ?
• मदरबोर्ड की पहचान कैसे करे ?
• मदरबोर्ड फॉर्म फैक्टर
• पेन ड्राइव क्या हैं ?

Storage Unit of Computer – कंप्यूटर की भंडारण इकाई

सूचना या दिशा निर्देशों का सेट पीसी भंडारण इकाई में संग्रहीत किया जा सकता है, जब सूचना या दिशा इनपुट सिस्टम का उपयोग करने वाले पीसी सिस्टम को प्रदर्शित किया जाता है।

जानकारी की प्रक्रिया शुरू करने के लिए, इनपुट डिवाइस द्वारा दिए गए निर्देश जानकारी को स्मृति [MEMORY] में और बाद में दूर करना चाहिए जब तैयारी का परिणाम पूरा किया जाता है, वैसे ही इसके साथ-साथ संभाल करने के लिए कंप्यूटर सिस्टम में भी हटा दिया जाता है।

इस प्रकार का कार्य और कार्य स्टोरेज यूनिट द्वारा किया जाता है, दूसरे शब्द में, हम स्टोरेज यूनिट को इकाई के रूप में भी वर्णन कर सकते हैं जो डेटा को संचित डेटा, संसाधित परिणाम संसाधित करने के लिए स्थान प्रदान करते हैं।

• यह जानकारी या निर्देश को संग्रहीत करता है
• यह परिणाम स्टोर करता है
• यह तैयार डेटा के परिणाम को संचित करता है

Storage Devices – स्टोरेज डिवाइसेज ::

स्टोरेज को डिवाइसेज़ के रूप में परिभाषित किया जाता है जो प्रोसेसिंग के बाद इनपुट डिवाइस या आउटपुट डिवाइसेज़ द्वारा दिए गए डेटा को स्टोर करते हैं, डेटा कंप्यूटर सिस्टम में जमा होता है ।

प्राथमिक भंडारण या द्वितीयक भंडारण डेटा के आकार पर पूरी तरह से निर्भर करता है।

(There are mainly two types of storage Unit) मुख्य रूप से दो प्रकार के भंडारण इकाई हैं

• Primary Storage- प्रारंभिक भंडारण
• Secondary Storage- सहायक कोष

Primary Storage – प्राइमरी स्टोरेज ::

इन्हें मुख्य मेमोरी या (RAM) रैम (RAMDOM ACCESS MEMORY) के रूप में दूसरे शब्दों में भी बुलाया जाता है।

डेटा या प्रसंस्करण का सेट प्रोसेसिंग से पहले प्राथमिक स्टोरेज में संग्रहीत होता है और बाद में डेटा को ALU में स्थानांतरित कर दिया जाता है जहां आगे प्रोसेसिंग की जाती है।

प्राथमिक भंडारण बड़ी मात्रा में डेटा संग्रहीत नहीं कर सकता है, और इस मेमोरी में डेटा स्टोर अस्थायी है (बिजली खो जाने पर डेटा खो जाता है), इसे अस्थायी स्मृति [MEMORY] कहा जाता है, वे बहुत महंगा हैं प्राथमिक भंडारण का दूसरा उदाहरण प्रोसेसर का L1 कैश है

Secondary Storage – माध्यमिक संग्रहण ::

माध्यमिक भंडारण को स्थायी भंडारण इकाई के रूप में भी कहा जाता है जब इस मेमोरी में डेटा स्टोर स्थायी रूप से संग्रहीत किया जाता है तो उपयोगकर्ता को जब भी आवश्यकता होती है, डेटा को याद कर सकता है।

डेटा इस मेमोरी में रहता है, जब भी बिजली की विफलता या बंद होती है, तो वे अधिक सस्ता तब प्राथमिक स्मृति [MEMORY] होती हैं माध्यमिक संग्रहण का उदाहरण हार्ड डिस्क और ज़िप ड्राइव हैं

Block Diagram of Computer in Hindi language PDF Download Free
